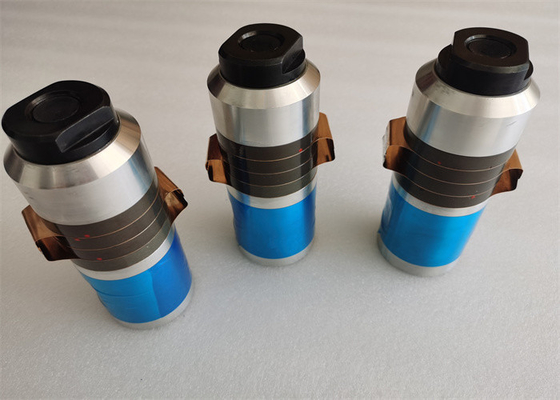

Transductor piezoeléctrico ultrasónico con la gama del condensador de la frecuencia 15Khz de 10nf a 11nf

De cerámica ultrasónico piezoeléctrico con la gama del condensador de la frecuencia 15Khz de 10nf a 11nf

Descripción:

El transductor ultrasónico convierte la salida eléctrica o magnética de la energía por el generador ultrasónico en la vibración mecánica de la misma frecuencia. Actualmente, el transductor de cerámica piezoeléctrico se utiliza en la máquina de la máscara. El efecto piezoeléctrico de las señales eléctricas de los convertidos materiales en vibraciones mecánicas. El principio de trabajo de transductores médicos del ultrasonido (puntas de prueba del ultrasonido) es básicamente lo mismo, y su interior contiene generalmente un elemento de almacenamiento de energía eléctrica y un sistema de vibración mecánico. Cuando el transductor se utiliza como transmisor, la señal eléctrica de la oscilación enviada de la fuente de alimentación de la excitación hará el campo eléctrico o el campo magnético en el elemento de almacenamiento de energía eléctrica del transductor cambiar. Este cambio afectará al sistema de vibración mecánico del transductor con un cierto efecto. Una fuerza impulsora se genera para incorporar el estado de la vibración, de tal modo conduciendo el medio en contacto con el sistema de vibración mecánico del transductor para vibrar y para irradiar ondas acústicas en el medio. El proceso de recibir ondas acústicas es apenas el contrario. Las ondas acústicas externas actúan en la superficie vibrante del transductor, de tal modo haciendo el sistema de vibración mecánico del transductor vibrar. Con cierto efecto físico, causa el campo eléctrico o el elemento de almacenamiento de energía del transductor. Los cambios del campo magnético por consiguiente, haciendo la salida eléctrica del transductor generar un voltaje y una corriente correspondiente a la señal acústica.

Especificaciones:

Parámetros:

Precauciones ultrasónicas del montaje de las piezas del transductor:

Las partes principales del sistema de vibración ultrasónico, tales como transductores, cuernos, cabezas de la herramienta, etc., son conectadas por un perno central.

1. Compruebe que la superficie de contacto debe estar lisa y libre de rasguños. Si hay algunos rasguños, utilice un papel metalográfico con vario cero o más para pulir ligeramente. Se requiere para alisar el defecto sin el daño de la llanura de la superficie de contacto.

2. Limpie los tornillos, los agujeros del tornillo y las superficies de contacto con un detergente volátil, anticorrosivo.

3. Limpie a fondo los tornillos, los agujeros del tornillo y las superficies de contacto.

4. Todos los agujeros de conexión del tornillo deben ser perpendiculares a la superficie de contacto.

5. Aplique una capa delgada de la mantequilla o de la vaselina a la superficie de contacto antes de apretar. No se aplique a los tornillos y a los agujeros de conexión del tornillo.

6. Apriete cuidadosamente las dos piezas. Ajuste el esfuerzo de torsión de ajuste apropiado según las especificaciones de los tornillos de conexión. Cuando es posible, apriételo correctamente.

7. Si usted afloja la superficie común otra vez, usted no debe ver ninguna cicatrices.

8. La amplitud del sistema de vibración se distribuye uniformemente a mano, ningún sonido extraño, fiebre severa no local.

9. Después de reapertura la superficie común después de trabajar por un periodo de tiempo, allí no debe ser ninguna muestra de la oxidación o de la ablación. Si no, el contacto aquí no es bueno, y la energía ultrasónica se pierde seriamente aquí.

De cerámica ultrasónico piezoeléctrico con la gama del condensador de la frecuencia 15Khz de 10nf a 11nf
