Equipo Co., Ltd. de la automatización de Hangzhou Qianrong
céntrese en el uso ultrasónico, de buena fe para ganar a clientes
| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | QRsonic |
| Certificación: | CE |
| Número de modelo: | QR-6015-4BZ |
| Cantidad de orden mínima: | 1 PC |
| Precio: | Negotation |
| Detalles de empaquetado: | envasado en cartón |
| Tiempo de entrega: | 3 días laborables |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 2000pcs por mes |
| Nombre de productos: | Transductor de la soldadura ultrasónica | frecuencia: | 15 kilociclos |
|---|---|---|---|
| Potencia de salida: | 2600 vatios | Perno común: | M20*1.5 |
| Diámetro de cerámica del disco: | 60 mm | Qty de discos de cerámica: | 4pcs |
| Capacitancia: | 9-13.5nf | Amplitud: | 10 um |
| Resaltar: | transductor ultrasónico del poder más elevado,Transductor de cerámica piezoeléctrico |
||

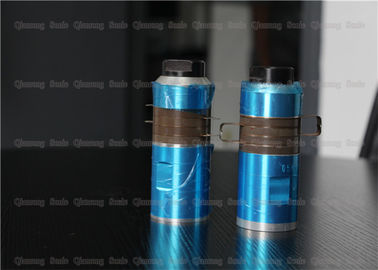

la base plástica ultrasónica de equipo de soldadura 15Khz parte el transductor de la soldadura
Descripción:
La función del transductor ultrasónico es convertir la corriente eléctrica de la entrada en el poder mecánico (ondas ultrasónicas) y después pasarla hacia fuera, mientras que consume una pequeña porción del poder sí mismo.
Los transductores ultrasónicos, el problema técnico que se solucionará son diseñar un transductor ultrasónico con una distancia y un ancho de banda grandes de la frecuencia.
El transductor consiste en una vivienda, una capa a juego, un transductor piezoceramic del disco, un forro, un cable de la extracción, y un receptor del arsenal del platillo. El transductor de cerámica piezoeléctrico del disco se hace del material piezoeléctrico PZT-5 con la polarización de la dirección de la polarización. El receptor del arsenal del platillo consiste en 8 a 16 transductores del platillo, dos anillos del metal y las juntas de goma. La distancia de funcionamiento de la invención es mayor de 35 m, el ancho de banda de la frecuencia alcanza 10 kilociclos, y la blanco de larga distancia que se mueve en la velocidad puede ser detectada.
Especificaciones:
| Modelo | QR-6015-4BZ |
| Frecuencia | 15 kilociclos |
| De potencia de salida | 2600 vatios |
| Perno común | M20*1.5 |
| Diámetro de cerámica del disco | 60m m |
| Qty de discos de cerámica | 4pcs |
| Capacitancia | 9-13.5nf |
| Amplitud | 10 um |
| Uso | Soldadora plástica |
| El tipo acolumnado TIPO de NTK | ||||||||
|
Artículo no.
|
Conecte el tornillo
|
Diámetro de cerámica (milímetros)
|
Qty de cerámica (PC) |
Frecuencia (kilociclos)
|
Capacitancia |
poder (w)
|
||
| Amarillo | Gris | Negro | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| El tipo acolumnado TIPO de NTK | ||||||||
|
Artículo no.
|
Conecte el tornillo
|
Diámetro de cerámica (milímetros)
|
Qty de cerámica (PC) |
Frecuencia (kilociclos)
|
Capacitancia |
poder (w)
|
||
| Amarillo | Gris | Negro | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
¿Cuál es convertidor ultrasónico?
El convertidor se nombra conveniente porque recibe energía eléctrica de la fuente de alimentación y la convierte en vibraciones mecánicas.
¿Cómo trabaja?
Cuando el voltaje alterno en una frecuencia de 20.000 herzios se aplica al convertidor vibra físicamente en esa misma frecuencia.
¿Qué un convertidor se compone?
Un transductor electrostrictive que consiste en uno o más discos del material piezoeléctrico intercalados entre dos secciones del metal.
La asamblea entera es resonante en una frecuencia predeterminada, y su longitud es acústico igual a una mitad longitud de onda en la frecuencia aplicada.
la base plástica ultrasónica de equipo de soldadura 15Khz parte el transductor de la soldadura
