Equipo Co., Ltd. de la automatización de Hangzhou Qianrong
céntrese en el uso ultrasónico, de buena fe para ganar a clientes
| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | QRsonic |
| Certificación: | CE |
| Número de modelo: | QR-5020-4BZ |
| Cantidad de orden mínima: | PC 1 |
| Precio: | Negotation |
| Detalles de empaquetado: | Embalado en cartón |
| Tiempo de entrega: | 3 días laborables |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 2000pcs por mes |
| Nombre de productos: | transductor de la soldadura ultrasónica | frecuencia: | 20 KILOCICLOS |
|---|---|---|---|
| De potencia de salida: | 2000 VATIOS | Perno común: | M18*1.5 |
| Diámetro de cerámica del disco: | 50m m | Qty de discos de cerámica: | 4pcs |
| Capacitancia: | 11-13nf | Amplitud: | 10 um |
| Cerámica: | PZT8 | Uso: | Soldador no tejido |
| Resaltar: | Transductor 20khz de la soldadura ultrasónica,Transductor de la soldadura ultrasónica M18*1.5,um transductor de la soldadura ultrasónica 10 |
||
Propósito no tejido médico disponible de la soldadura ultrasónica de la máscara por el transductor ultrasónico 20khz
Descripción:
El transductor ultrasónico es un dispositivo de la conversión de energía que convierte la corriente eléctrica de la entrada en poder mecánico. Es el corazón de la soldadora ultrasónica. Solamente con un transductor ultrasónico conveniente puede la soldadora ultrasónica ser utilizado mejor. Elegimos principalmente la derecha con los parámetros siguientes el transductor ultrasónico:
La opción del transductor ultrasónico debe prestar la atención a hacer juego de la entrada y de la salida, instalación mecánica y tamaño el hacer juego, y los parámetros siguientes deben ser considerados:
1. Frecuencia resonante:
La frecuencia refiere a la frecuencia medida por la línea de transmisión método con un generador de frecuencia, milivoltímetro, o la frecuencia midió con un analizador característico de la impedancia o instrumentos similares. Conocido generalmente como pequeña frecuencia de la señal. El contrario de él es la frecuencia de la máquina, es decir, la frecuencia de funcionamiento real medida cuando el cliente conecta el transductor con la fuente de alimentación de la impulsión a través de un cable y se activa sin carga o carga. Porque los circuitos a juego de clientes son diferentes, la frecuencia del mismo transductor con diversa fuente de alimentación de conducción es diferente, y tal frecuencia no se puede utilizar como la base para ordenar.
2. Capacidad del transductor:
Es decir, la capacitancia libre del transductor se puede medir generalmente con un puente de capacitancia en una frecuencia de 400Hz-1000Hz, o un analizador característico de la impedancia similar al instrumento. La capacitancia del transductor ultrasónico se puede también medir con un metro portátil general de la capacitancia.
3. Manera de funcionamiento:
Debido a los diversos métodos y requisitos de proceso, los métodos de trabajo de transductores ultrasónicos se pueden dividir áspero en el funcionamiento continuo (soldadura del metal) y el trabajo pulsado (soldadura plástica). Diversos métodos de trabajo tienen diversos requisitos para el transductor. Hablando en términos generales, el trabajo continuo no tiene casi ninguna hora de la pausa, pero la corriente de trabajo no es muy grande, y el trabajo del pulso es intermitente, con pausas, pero la corriente instantánea es muy grande, y el poder en ambos estados es muy grande. Tipo ultrasónico del transductor y poder máximo:
Hay diversos requisitos para el poder nominal de máquinas para diferentes fines, y el poder nominal del mismo transductor ultrasónico puede ser diferente cuando está utilizado en diversas máquinas. Para evitar ambigüedad, los clientes deben especificar la estructura del transductor, tal como tipo de columna, tipo invertido del cuerno, etc., así como el diámetro y el número de obleas de cerámica piezoeléctricas.
El antedichos son varios parámetros que necesitan ser prestados la atención en al proceso de selección del transductor ultrasónico. Si el transductor es conveniente afectará directamente al funcionamiento real y a la estabilidad de la soldadora ultrasónica. El equipo de la automatización de Hangzhou Qianrong se ha estado centrando en el campo de la soldadura ultrasónica durante muchos años, y puede ser utilizado actualmente en diversos campos. ¡Los clientes proporcionan los transductores ultrasónicos del diverso funcionamiento de alta calidad y el diverso equipo de soldadura ultrasónica!
Especificaciones:
| Modelo | QR-5020-4BZ |
| Frecuencia | 20khz |
| De potencia de salida | 2000 vatios |
| Perno común | M18*1.5 |
| Diámetro de cerámica del disco | 50m m |
| Qty de discos de cerámica | 4pcs |
| Capacitancia | 11-16nf |
| Amplitud | 10 um |
| Uso | Soldadora plástica |
Estructura funcional del transductor ultrasónico:
(1), la capa a juego es la ventana acústica
(2) transductor de cerámica piezoeléctrico del disco
(3), apoyando
(4), lleva el cable
(5), caracterizó en ése que también incluye un receptor del arsenal del platillo, que es llevado por un cable
(6), 8 a 16 transductores del platillo
(7), anillo del metal
(8), lavadora de goma
(9), composición; El receptor del arsenal del platillo está situado sobre el disco-tipo transductor piezoeléctrico 3; el transductor de cerámica piezoeléctrico del disco se utiliza como transductor ultrasónico básico, que transmite y recibe señales ultrasónicas; La recepción del arsenal del platillo el dispositivo está situada sobre el transductor piezoeléctrico del disco como receptor ultrasónico para recibir señales del eco de Doppler fuera de la banda del transductor del disco.

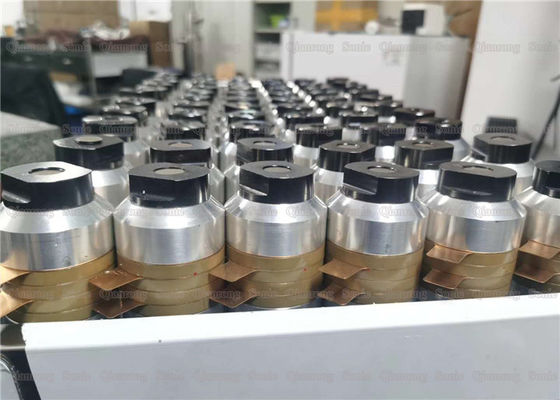

Propósito no tejido médico disponible de la soldadura ultrasónica de la máscara por el transductor ultrasónico 20khz
