Equipo Co., Ltd. de la automatización de Hangzhou Qianrong
céntrese en el uso ultrasónico, de buena fe para ganar a clientes
| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | QRsonic |
| Certificación: | CE |
| Número de modelo: | QR-5520-4BZ |
| Cantidad de orden mínima: | 1 PC |
| Precio: | Negotation |
| Detalles de empaquetado: | envasado en cartón |
| Tiempo de entrega: | 3 días laborables |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | 2000pcs por mes |
| Nombre de productos: | Transductor de la soldadura ultrasónica | frecuencia: | 20 kilociclos |
|---|---|---|---|
| Potencia de salida: | 1800 vatios | Perno común: | M18*1.5 |
| Diámetro de cerámica del disco: | 55 MM | Qty de discos de cerámica: | 4pcs |
| Capacitancia: | 10.5-11.5nf | Amplitud: | 10 um |
| Resaltar: | transductor ultrasónico del poder más elevado,transductor de alta frecuencia del ultrasonido |
||

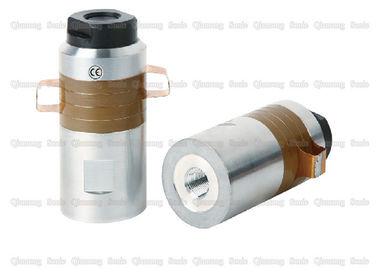

transductor de la soldadura ultrasónica de 1800W 20Khz con cerámica del diámetro de los 55MM
Descripción:
Las máquinas ultrasónicas existentes utilizan generalmente los transductores de cerámica piezoeléctricos. Los transductores de cerámica piezoeléctricos son hechos intercalando cerámica piezoeléctrica con dos bloques delanteros y traseros de la carga del metal y firmemente conectándolos por los tornillos. Una amplitud típica de la salida del transductor es alrededor 10 micrones.
Los transductores de cerámica piezoeléctricos tienen las ventajas de la alta eficacia de conversión, de la producción en masa, del etc. La desventaja es que la capacidad de poder producida es pequeña.
Especificaciones:
| Modelo | QR-5520-4BZ |
| Frecuencia | 20khz |
| De potencia de salida | 1800 vatios |
| Perno común | M18*1.5 |
| Diámetro de cerámica del disco | 55m m |
| Qty de discos de cerámica | 4pcs |
| Capacitancia | 10.5-11.5nf |
| Amplitud | 10 um |
| Uso | Soldadora plástica |
El principio de soldadura plástica ultrasónica:
Cuando las ondas ultrasónicas actúan en la superficie de contacto plástica termoplástica, las vibraciones de alta frecuencia de decenas de miles de veces por segundo se generan. Esta vibración de alta frecuencia alcanza cierta amplitud, y la energía ultrasónica se transmite a la zona de soldadura a través de la soldadura superior, porque la zona de soldadura es dos en el interfaz de la soldadura, la resistencia sana es grande, así que se genera la temperatura alta local. Por otra parte, debido a la conductividad termal pobre del plástico, no puede ser disipada a tiempo y frunce en la zona de soldadura, de modo que las caras del contacto de los dos plásticos derritan rápidamente, y después de cierta presión, son integradas en una. Cuando las paradas de la onda ultrasónica, dejan la presión dure por algunos segundos para solidificar él, así formando una cadena molecular fuerte para los propósitos de soldadura, la fuerza de la soldadura puede estar cercana a la fuerza de la materia prima. La calidad de la soldadura plástica ultrasónica depende de la amplitud de la cabeza soldadora del transductor, de la presión aplicada y del tiempo de soldadura. El tiempo de soldadura y la presión de la cabeza soldadora pueden ser ajustados. La amplitud es determinada por el transductor y el cuerno. La interacción de estas tres cantidades tiene un valor conveniente. Cuando la energía excede el valor apropiado, el periodo de fusión del plástico es grande, y el material de soldadura se deforma fácilmente; si la energía es pequeña, la soldadura no es fácil, y la presión aplicada no es demasiado grande. Esta presión óptima es el producto de la longitud lateral de la porción soldada con autógena y de la presión óptima por 1 milímetro del borde.
transductor de la soldadura ultrasónica de 1800W 20Khz con cerámica del diámetro de los 55MM
