Equipo Co., Ltd. de la automatización de Hangzhou Qianrong
céntrese en el uso ultrasónico, de buena fe para ganar a clientes
| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | QRsonic |
| Certificación: | CE |
| Número de modelo: | QR-3040-4BZ |
| Cantidad de orden mínima: | PC 1 |
| Precio: | Negotation |
| Detalles de empaquetado: | Embalado en cartón |
| Tiempo de entrega: | 3 días laborables |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 2000pcs por mes |
| Nombre de productos: | Transductor ultrasónico | Frecuencia: | 40 kilociclos |
|---|---|---|---|
| De potencia de salida: | 500 vatios | Perno común: | M10 |
| Diámetro de cerámica del disco: | 30m m | Qty de discos de cerámica: | 4pcs |
| Capacitancia: | 5.1-7.5nf | Amplitud: | 4um |
| Resaltar: | transductor piezoeléctrico del ultrasonido 40Khz,transductor piezoeléctrico del ultrasonido 500w,transductor piezoeléctrico ultrasónico 40Khz |
||

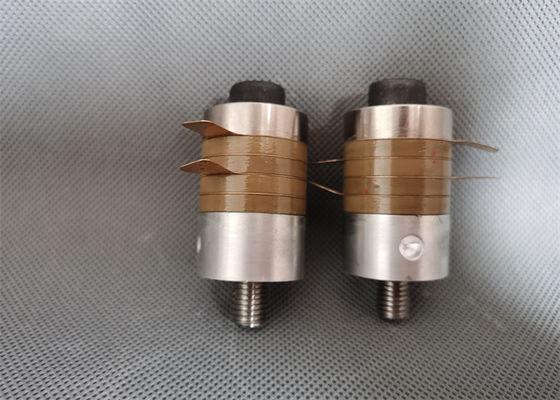

Transductor piezoeléctrico del ultrasonido de alta frecuencia 40Khz para cortar el dispositivo
Descripción:
El transductor ultrasónico es un convertidor de la energía que convierte la energía eléctrica de la entrada en poder mecánico. Es el corazón de la soldadora ultrasónica. Puede desempeñar mejor el papel de la soldadora ultrasónica si está equipado del transductor ultrasónico apropiado
Especificaciones:
| Modelo | QR-3040-4BZ |
| Frecuencia | 40khz |
| De potencia de salida | 500 vatios |
| Perno común | M10 |
| Diámetro de cerámica del disco | 30m m |
| Qty de discos de cerámica | 4pcs |
| Capacitancia | 5.1-7.5nf |
| Amplitud | 4 um |
| Uso | Máquina ultrasónica |
Parámetros:
| El tipo acolumnado TIPO de NTK | ||||||||
|
Artículo no.
|
Conecte el tornillo
|
Diámetro de cerámica (milímetros)
|
Qty de cerámica (PC) |
Frecuencia (kilociclos)
|
Capacitancia |
poder (w)
|
||
| Amarillo | Gris | Negro | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| El tipo acolumnado TIPO de NTK | ||||||||
|
Artículo no.
|
Conecte el tornillo
|
Diámetro de cerámica (milímetros)
|
Qty de cerámica (PC) |
Frecuencia (kilociclos)
|
Capacitancia |
poder (w)
|
||
| Amarillo | Gris | Negro | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Precauciones ultrasónicas del montaje de las piezas del transductor:
Las partes principales del sistema de vibración ultrasónico, tales como transductores, cuernos, cabezas de la herramienta, etc., son conectadas por un perno central.
1. Compruebe que la superficie de contacto debe estar lisa y libre de rasguños. Si hay algunos rasguños, utilice un papel metalográfico con vario cero o más para pulir ligeramente. Se requiere para alisar el defecto sin el daño de la llanura de la superficie de contacto.
2. Limpie los tornillos, los agujeros del tornillo y las superficies de contacto con un detergente volátil, anticorrosivo.
3. Limpie a fondo los tornillos, los agujeros del tornillo y las superficies de contacto.
4. Todos los agujeros de conexión del tornillo deben ser perpendiculares a la superficie de contacto.
5. Aplique una capa delgada de la mantequilla o de la vaselina a la superficie de contacto antes de apretar. No se aplique a los tornillos y a los agujeros de conexión del tornillo.
6. Apriete cuidadosamente las dos piezas. Ajuste el esfuerzo de torsión de ajuste apropiado según las especificaciones de los tornillos de conexión. Cuando es posible, apriételo correctamente.
7. Si usted afloja la superficie común otra vez, usted no debe ver ninguna cicatrices.
8. La amplitud del sistema de vibración se distribuye uniformemente a mano, ningún sonido extraño, fiebre severa no local.
9. Después de reapertura la superficie común después de trabajar por un periodo de tiempo, allí no debe ser ninguna muestra de la oxidación o de la ablación. Si no, el contacto aquí no es bueno, y la energía ultrasónica se pierde seriamente aquí.
Transductor piezoeléctrico del ultrasonido de alta frecuencia 40Khz para cortar el dispositivo
