Equipo Co., Ltd. de la automatización de Hangzhou Qianrong
céntrese en el uso ultrasónico, de buena fe para ganar a clientes
| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | QRsonic |
| Certificación: | CE |
| Número de modelo: | QR-7015-4BZ-BZ |
| Cantidad de orden mínima: | PC 1 |
| Precio: | Negotation |
| Detalles de empaquetado: | Embalado en cartón |
| Tiempo de entrega: | 3 días laborables |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 2000pcs por mes |
| Nombre de productos: | Oscilador de la soldadura ultrasónica | De potencia de salida: | 3600W |
|---|---|---|---|
| Frecuencia: | 15khz | Diámetro de cerámica del disco: | 70m m |
| Qty de discos de cerámica: | 4pcs | Capacitancia: | 12.5-14nf |
| Peso neto: | 6.5kgs | USO: | soldadora plástica ultrasónica |
| Resaltar: | transductor ultrasónico 3600w para Wwelding,transductor de la soldadura ultrasónica 3600w,transductor de la soldadura ultrasónica de la cerámica de 70m m |
||
Transductor 15Khz de la soldadura ultrasónica del poder más elevado 3600w con cerámica de los diámetros de 70m m
Descripción:
El oscilador ultrasónico, pues el nombre sugiere, es los componentes funcionales que hacen juego la amplitud de vibraciones ultrasónicas con los transductores ultrasónicos. Su función principal es cambiar la amplitud del transductor (generalmente aumento), mejorar el ratio de la vibración, mejorar la eficacia, mejorar el factor de calidad mecánico, aumentar la resistencia térmica, ampliar la gama de temperaturas, y amplía la vida de servicio del transductor. El transductor ultrasónico ajusta la carga que hace juego entre el transductor y la cabeza ultrasónica de la herramienta instalando un cuerno (cuerno ultrasónico), que reduce la impedancia de la resonancia y hace que trabaja en la frecuencia resonante para mejorar la eficacia de conversión electroacústica. Reduce la generación de calor del transductor ultrasónico y aumenta la vida de servicio.
Especificaciones:
| Modelo | QR-7015-4BZ-BZ |
| Frecuencia | 15 kilociclos |
| De potencia de salida | 3600 vatios |
| Perno común | M16*1 |
| Diámetro de cerámica del disco | 70m m |
| Qty de discos de cerámica | 4pcs |
| Capacitancia | 12.5-14nf |
| Uso | Soldadora plástica |
Parámetros:
|
Artículo no.
|
Conecte el tornillo (el tamaño)
|
Diámetro de cerámica (milímetros)
|
Cantidad de cerámica (PC)
|
Capacitancia |
Energía entrada (w)
|
||
| Amarillo | Gris | Negro | |||||
| 6015-4BZ-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
En los casos siguientes, la curva del círculo de la entrada y de la conductancia del piezoceramic o del transductor puede ser anormal:
1) El transductor se agrieta durante la asamblea.
2) Cerámica piezoeléctrica tener problemas ellos mismos, tales como delaminación interna.
3) Hay un problema con el diseño o el montaje del cuerno ultrasónico y del molde.
4) Las partes alrededor de la barra de la tensión causada por la diferencia en la concentricidad del transductor chocan. Generalmente, el gráfico de la entrada y los parámetros se relacionan el uno al otro. Si el gráfico de la entrada del vibrador es normal, R1 es más bajo y Qm es más alto. Si no, si el gráfico de la entrada del vibrador es anormal, R1 es generalmente más grande y Qm es más pequeño.

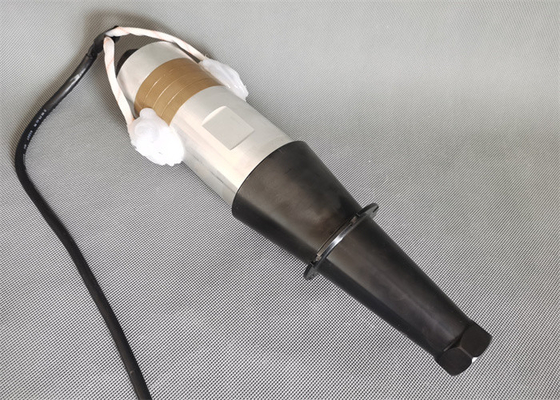

Transductor 15Khz de la soldadura ultrasónica del poder más elevado 3600w con cerámica de los diámetros de 70m m
