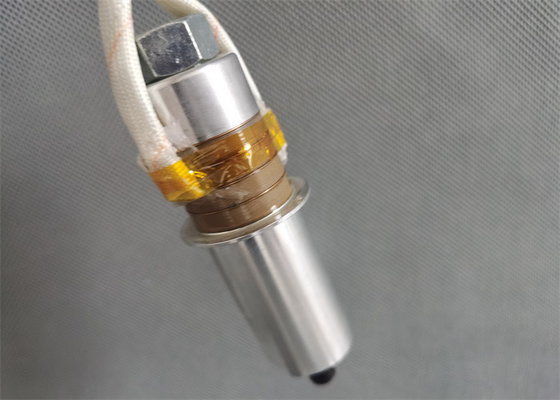

Transductor de alta frecuencia de la soldadura ultrasónica 28Khz para el soldador plástico

Abastecimiento y reparación y substituir el sistema de soldadura del transductor ultrasónico de alta frecuencia 28Khz

Descripción:

La generación de la vibración regular bajo excitación de un campo eléctrico conveniente por el transductor ultrasónico, y de su amplitud es generalmente el μm cerca de 8-10. Tal amplitud no es bastante para terminar directamente las fases de la soldadura y de tratamiento. Por lo tanto, el transductor liga un cuerno ultrasónico correctamente diseñado, y la amplitud de la onda ultrasónica se puede variar dentro de una amplia gama, mientras la fuerza material sea suficiente, la amplitud puede exceder el μm 100.

El transductor es un dispositivo de la precisión y se debe dirigir con cuidado. El transductor convierte el voltaje de la frecuencia ultrasónica del generador en la vibración mecánica ultrasónica de la misma frecuencia por un efecto piezoeléctrico inverso. Consiste en varias hojas piezoceramic intercaladas entre dos bloques del metal (generalmente titanio). Una placa de metal fina se forma entre la hoja y la hoja para formar un electrodo. Cuando una señal eléctrica sinusoidal se suministra al transductor vía los electrodos, la hoja piezoeléctrica se amplía y contrata, produciendo un movimiento de pico a pico axial de 15-201 xm.

Especificaciones:

Precauciones ultrasónicas del montaje de las piezas del transductor:

Las partes principales del sistema de vibración ultrasónico, tales como transductores, cuernos, cabezas de la herramienta, etc., son conectadas por un perno central.

1. Compruebe que la superficie de contacto debe estar lisa y libre de rasguños. Si hay algunos rasguños, utilice un papel metalográfico con vario cero o más para pulir ligeramente. Se requiere para alisar el defecto sin el daño de la llanura de la superficie de contacto.

2. Limpie los tornillos, los agujeros del tornillo y las superficies de contacto con un detergente volátil, anticorrosivo.

3. Limpie a fondo los tornillos, los agujeros del tornillo y las superficies de contacto.

4. Todos los agujeros de conexión del tornillo deben ser perpendiculares a la superficie de contacto.

5. Aplique una capa delgada de la mantequilla o de la vaselina a la superficie de contacto antes de apretar. No se aplique a los tornillos y a los agujeros de conexión del tornillo.

6. Apriete cuidadosamente las dos piezas. Ajuste el esfuerzo de torsión de ajuste apropiado según las especificaciones de los tornillos de conexión. Cuando es posible, apriételo correctamente.

7. Si usted afloja la superficie común otra vez, usted no debe ver ninguna cicatrices.

8. La amplitud del sistema de vibración se distribuye uniformemente a mano, ningún sonido extraño, fiebre severa no local.

9. Después de reapertura la superficie común después de trabajar por un periodo de tiempo, allí no debe ser ninguna muestra de la oxidación o de la ablación. Si no, el contacto aquí no es bueno, y la energía ultrasónica se pierde seriamente aquí.
