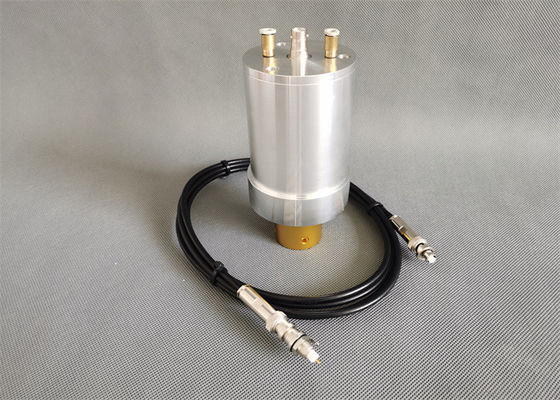

convertidor del ultrasonido de 41S30 Dukane 20Khz con el agujero de la refrigeración por aire

convertidor de Dukane del reemplazo del ultrasonido de 41S30 20Khz con el agujero de la refrigeración por aire

Descripción:

El transductor ultrasónico es un dispositivo de la conversión de energía que convierte la corriente eléctrica de la entrada en poder mecánico. Es el corazón de la soldadora ultrasónica. Solamente con un transductor ultrasónico conveniente puede la soldadora ultrasónica ser utilizado mejor.

Este 20 convertidor ultrasónico del kilociclo Dukane 41S30 utiliza el mismo montaje piezoeléctrico del conductor como transductor resistente estándar 110-3122 pero tiene una caja sellado y un 24" cordón que termina en un conector milipulgada-espec. para facilitar uso en ambientes duros o donde el equipo se debe regar abajo para limpiar. La vivienda tiene colocaciones para 1/4" tubería polivinílica del OD para llevar el aire de enfriamiento en seco a y desde el montaje del conductor. No puede ser montado en una prensa estándar de Dukane. Requiere el uso del cable del ultrasonido 200-1233-10. El hilo de la salida es 1/2-20.

Especificaciones:

¿Cómo elegir el transductor derecho?

La opción del transductor ultrasónico debe prestar la atención a hacer juego de la entrada y de la salida, instalación mecánica y tamaño el hacer juego, y los parámetros siguientes deben ser considerados:

1. Frecuencia resonante:

La frecuencia refiere a la frecuencia medida por la línea de transmisión método con un generador de frecuencia, milivoltímetro, o la frecuencia midió con un analizador característico de la impedancia o instrumentos similares. Conocido generalmente como pequeña frecuencia de la señal. El contrario de él es la frecuencia de la máquina, es decir, la frecuencia de funcionamiento real medida cuando el cliente conecta el transductor con la fuente de alimentación de la impulsión a través de un cable y se activa sin carga o carga. Porque los circuitos a juego de clientes son diferentes, la frecuencia del mismo transductor con diversa fuente de alimentación de conducción es diferente, y tal frecuencia no se puede utilizar como la base para ordenar.

2. Capacidad del transductor:

Es decir, la capacitancia libre del transductor se puede medir generalmente con un puente de capacitancia en una frecuencia de 400Hz-1000Hz, o un analizador característico de la impedancia similar al instrumento. La capacitancia del transductor ultrasónico se puede también medir con un metro portátil general de la capacitancia.

3. Manera de funcionamiento:

Debido a los diversos métodos y requisitos de proceso, los métodos de trabajo de transductores ultrasónicos se pueden dividir áspero en el funcionamiento continuo (soldadura del metal) y el trabajo pulsado (soldadura plástica). Diversos métodos de trabajo tienen diversos requisitos para el transductor. Hablando en términos generales, el trabajo continuo no tiene casi ninguna hora de la pausa, pero la corriente de trabajo no es muy grande, y el trabajo del pulso es intermitente, con pausas, pero la corriente instantánea es muy grande, y el poder en ambos estados es muy grande. Tipo ultrasónico del transductor y poder máximo:

Hay diversos requisitos para el poder nominal de máquinas para diferentes fines, y el poder nominal del mismo transductor ultrasónico puede ser diferente cuando está utilizado en diversas máquinas. Para evitar ambigüedad, los clientes deben especificar la estructura del transductor, tal como tipo de columna, tipo invertido del cuerno, etc., así como el diámetro y el número de obleas de cerámica piezoeléctricas.
