Equipo Co., Ltd. de la automatización de Hangzhou Qianrong
céntrese en el uso ultrasónico, de buena fe para ganar a clientes
| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | QRsonic |
| Certificación: | CE |
| Número de modelo: | QR-BCJ20 |
| Cantidad de orden mínima: | PC 1 |
| Precio: | Negotation |
| Detalles de empaquetado: | Embalado en cartón |
| Tiempo de entrega: | 3 días laborables |
| Condiciones de pago: | T/T, Unión Occidental |
| Capacidad de la fuente: | 2000pcs por mes |
| Nombre del producto: | Reemplazo ultrasónico Branson CJ20 | Frecuencia: | 20 khz |
|---|---|---|---|
| Potencia de salida: | 3300 vatios | Perno común: | 1/2-20UNF |
| Diámetro de cerámica del disco: | 50 mm | Capacidad: | 18-20nf |
| Amplitud: | 10um | Solicitud: | Soldadora plástica ultrasónica |
| Resaltar: | Convertidor Branson de repuesto de ultrasonido 20Khz,convertidor de soldadura ultrasónica 3300w,convertidor de soldadura ultrasónica con anillos pizoeléctricos |
||

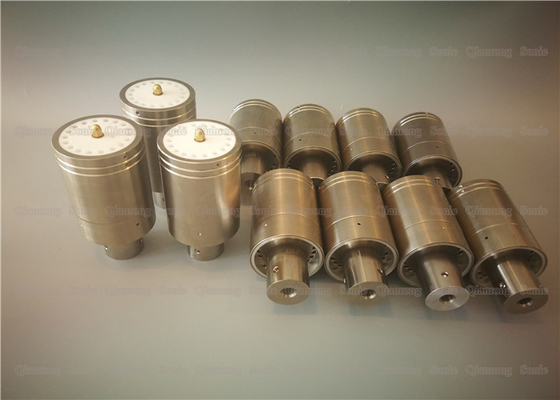

3300w Ultrasonido 20Khz Reemplazo Convertidor Branson con 6pcs Anillos Pizoeléctricos
Descripción:
El transductor ultrasónico Branson CL20 20Khz está hecho de chips cerámicos piezoeléctricos, combinados con accesorios de aleación de titanio.De acuerdo con los parámetros y características de los transductores originales Branson extranjeros, la investigación, el desarrollo y la producción de la tecnología de origen garantizan la estabilidad de los productos transductores y los parámetros técnicos de aplicación.Está equipado con generadores extranjeros y cabezales de soldadura por troquel, que desempeñan un papel de reemplazo.
El transductor ultrasónico es un dispositivo que convierte la energía eléctrica en energía mecánica.El dispositivo que convierte energía eléctrica y energía acústica por efecto piezoeléctrico se llama transductor piezoeléctrico.Consta de componente cerámico piezoeléctrico central, cubierta metálica delantera y trasera, pretensado.Se componen el tornillo, la pieza del electrodo y el tubo aislante.Dependiendo del diseño de las diferentes estructuras, su forma y rendimiento también se ven muy afectados.
Especificaciones:
| Modelo | QR-BCJ20 |
| Frecuencia | 20 khz |
| Potencia de salida | 3300 vatios |
| Perno de unión | 1/2-20UNF |
| Diámetro del disco de cerámica | 50 mm |
| Cantidad de discos de cerámica | 4 piezas |
| Capacidad | 18-20nf |
| Amplitud | 10 um |
| Solicitud | máquina de soldadura de plástico |
Especificación:
| Esoem No |
Tornillo de conexión (Tamaño)
|
Diámetro de cerámica (mm)
|
Cantidad de Cerámica (pc)
|
Frecuencia de resonancia (khz)
|
Potencia de entrada | Máquina |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
branson serie 2000 |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
branson serie 2000 |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
branson 5170, 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
branson 8200, 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
branson 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
branson 910W o IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | Soldadoras Branson 40khz |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | Soldadoras Branson 40khz |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | 20khz Dukane de servicio pesado |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane modelo 43A250, 43A255, 43D255, 43E255, 43A260 o 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane modelo 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | Soldadoras Dukane 40khz |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | Soldadoras Dukane 40khz |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | Soldadoras Rinco 35Khz |
| 17-QR-R35 | M8*1,25 | 25 | 2 | 35 | 500 | Soldadoras Rico 35khz |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | Máquina Telsónica de 35khz |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
Los artículos especiales se pueden personalizar.
Proceso de fabricación del transductor ultrasónico:
El transductor se compone de una carcasa, una capa coincidente, un transductor de disco cerámico piezoeléctrico, un respaldo, un cable de salida y un receptor de matriz de platillos.El transductor de disco cerámico piezoeléctrico está hecho de material piezoeléctrico PZT-5 con polarización en la dirección del espesor.El receptor de matriz de platillos consta de 8~16 transductores de platillos, dos anillos de metal y arandelas de goma.
1. Secar con pistola de aire caliente
2. Primero balancee el electrodo
3. Cerámica, piezas de electrodos, cerámica.
4. Tapa trasera y tornillos
5. Posicionamiento
6. Postcombustión
7. Pegado
8. Coloca el horno
9. Prueba con máquina de prueba
10. Lechada de juntas
11. Vuelva a probar antes de empacar
3300w Ultrasonido 20Khz Reemplazo Convertidor Branson con 6pcs Anillos Pizoeléctricos
