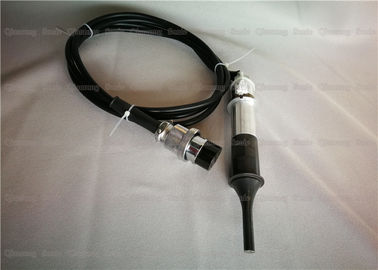

Transductor piezoeléctrico ultrasónico de soldadura con el cuerno de acero para el embalaje de la bolsita de té

Transductor piezoeléctrico ultrasónico de soldadura con el cuerno de acero para el embalaje de la bolsita de té

Descripción:

El transductor consiste en una vivienda, una capa a juego, un transductor piezoceramic del disco, un forro, un cable de la extracción, y un receptor del arsenal del platillo. El transductor de cerámica piezoeléctrico del disco se hace del material piezoeléctrico PZT-5 con la polarización de la dirección de la polarización. El receptor del arsenal del platillo consiste en 8 a 16 transductores del platillo, dos anillos del metal y las juntas de goma. Un transductor de cerámica piezoeléctrico del disco se utiliza como transductor ultrasónico básico para transmitir y recibir señales ultrasónicas; un receptor del arsenal del platillo está situado sobre el transductor piezoeléctrico del disco como receptor ultrasónico para recibir las señales del eco de Doppler del disco fuera de la banda del transductor. La distancia de funcionamiento de la invención es mayor de 35 m, el ancho de banda de la frecuencia alcanza 10 kilociclos, y la blanco de larga distancia que se mueve en la velocidad puede ser detectada.

Los transductores ultrasónicos son los dispositivos de la energía que convierten energía eléctrica, energía mecánica, o energía acústica a partir de una forma de energía a otra, también conocidos como transductores ultrasónicos, también conocidos como sensores activos. Uno el del más madura y confiable es el dispositivo que convierte energía eléctrica y energía acústica por efecto piezoeléctrico, también conocido como transductor piezoeléctrico.

Especificaciones:

Modelo	QR-2528-2FZ
Frecuencia	28khz
De potencia de salida	300 vatios
Perno común	M8*1
Diámetro de cerámica del disco	25m m
Qty de discos de cerámica	2pcs
Capacitancia	1.9-2.6nf
Amplitud	8 um
Uso	Soldadora plástica

Línea de soldadura diseño de piezas plásticas ultrasónicas:

Cuando decidíamos utilizar tecnología de la soldadura por fusión para terminar la fusión, el diseño estructural de las piezas plásticas debe primero considerar los puntos siguientes:

1. El tamaño de la soldadura (IE la fuerza requerida)

2. ¿Usted necesita hermético y hermético?

3. ¿Usted necesita una mirada perfecta?

4. Evite la fusión plástica o el derramamiento de sintéticos

5. ¿Es conveniente para la cabeza soldadora que procesa requisitos?

Calidad de la soldadura

Puede ser obtenida por el control siguiente:

1. material

2. Estructura de piezas plásticas

3. Ubicación y diseño de la línea de soldadura

4. tamaño de la superficie de la soldadura

5. Posición y tirantez de las superficies superiores y más bajas

6. tacto del maquillaje de las piezas de la cabeza soldadora y del plástico

7. trayectoria lisa de la soldadura

8. ayuda inferior del molde

Dirección del diseño

Para alcanzar un método perfecto, repetible de la soldadura por fusión, tres direcciones principales del diseño deben ser seguidas:

1. Las dos superficies que son inicialmente adentro contacto deben ser pequeñas para concentrar la energía requerida y minimizar la energía total requerida (IE el tiempo de soldadura) para terminar la fusión.

2. Encuentre los métodos convenientes de la fijación y de la alineación, tales como zócalos para las piezas, los pasos o las lenguas plásticos.

3. Las superficies de la soldadura alrededor del interfaz común deben ser uniformes y íntimo en contacto cercano. Si es posible, las superficies de contacto están en el mismo avión tanto cuanto sea posible de modo que la conversión de energía sea constante.

plástico ultrasónico de la soldadura del transductor de 28Khz 300W para la máquina de la bolsita de té de la pirámide
