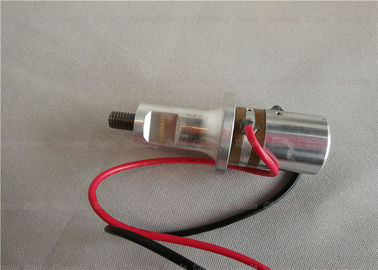

transductor plástico de la soldadura de Rinco del convertidor ultrasónico de 35Khz 800w modificado para requisitos particulares

transductor plástico ultrasónico de la soldadura de 35Khz 800w Rinco modificado para requisitos particulares

Descripción:

El transductor ultrasónico es un dispositivo que puede convertir energía eléctrica de alta frecuencia en energía mecánica. Es generalmente de cerámica magnetostrictivo y piezoeléctrico. La salida de poder se envía al generador ultrasónico, y entonces al transductor ultrasónico. El dispositivo ultrasónico de la derivación puede generar ondas ultrasónicas.

El transductor ultrasónico consiste en un componente piezoceramic central, una cubierta delantera y trasera del metal, un tornillo pretensado, un cojín del electrodo y un tubo aislador. Este transductor del bocadillo (también conocido como transductor de Bolton) produce un cambio de carga. Ultrasónico estable es del método más básico y la mayoría más importante para obtener fuente ultrasónica de la impulsión del poder.

Según diversos diseños, la forma del transductor ultrasónico tiene principalmente un tipo de columna (las tapaderas delanteras y traseras del metal tienen el mismo diámetro) y un tipo del cuerno (el diámetro de la placa de la portada es reducido excesivamente por la forma del arco).

Especificaciones:

Principio plástico ultrasónico de la soldadura:

Cuando las ondas ultrasónicas actúan en la superficie de contacto plástica termoplástica, las vibraciones de alta frecuencia de decenas de miles de veces por segundo se generan. Esta vibración de alta frecuencia de cierta amplitud transmite energía ultrasónica a la zona de soldadura a través de la soldadura superior, porque la zona de soldadura es dos en el interfaz de la soldadura, la resistencia acústica es grande, así que se generan las temperaturas altas locales. Por otra parte, debido a la conductividad termal pobre del plástico, no puede ser disipada a tiempo y frunce en la zona de soldadura, de modo que las caras del contacto de los dos plásticos derritan rápidamente, y después de cierta presión, son integradas en una. Cuando las paradas de la onda ultrasónica, dejan la presión dure por algunos segundos para solidificar él, así formando una cadena molecular fuerte para los propósitos de soldadura, la fuerza de la soldadura puede estar cercana a la fuerza de la materia prima. La calidad de la soldadura plástica ultrasónica depende de la amplitud de la cabeza soldadora del transductor, de la presión aplicada y del tiempo de soldadura. El tiempo de soldadura y la presión de la cabeza soldadora pueden ser ajustados. La amplitud es determinada por el transductor y el cuerno. La interacción de estas tres cantidades tiene un valor conveniente. Cuando la energía excede el valor apropiado, el periodo de fusión del plástico es grande, y el material de soldadura se deforma fácilmente; si la energía es pequeña, la soldadura no es fácil, y la presión aplicada no es demasiado grande. Esta presión óptima es el producto de la longitud lateral de la porción soldada con autógena y de la presión óptima por 1 milímetro del borde.
