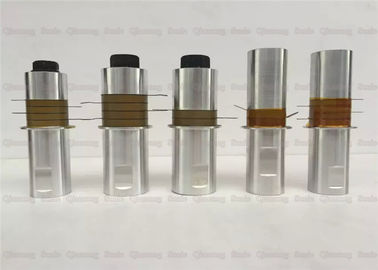

convertidor eléctrico del transductor piezoeléctrico ultrasónico 28Kh para la máquina que clava portátil

convertidor eléctrico piezoeléctrico ultrasónico 28Kh para la máquina que clava portátil del ultrasonido

Descripción:

El transductor ultrasónico puede generar la vibración regular bajo excitación de un campo eléctrico conveniente, y su amplitud es generalmente el μm cerca de 10. Tal amplitud no es bastante para terminar directamente las fases de la soldadura y de tratamiento. Por lo tanto, el transductor liga un cuerno ultrasónico correctamente diseñado, y la amplitud de la onda ultrasónica se puede variar dentro de una amplia gama, mientras la fuerza material sea suficiente, la amplitud puede exceder el μm 100.

El transductor convierte el voltaje de la frecuencia ultrasónica del generador en la vibración mecánica ultrasónica de la misma frecuencia por un efecto piezoeléctrico inverso. Consiste en varias hojas piezoceramic intercaladas entre dos bloques del metal (generalmente titanium). Una placa de metal fina se forma entre la hoja y la hoja para formar un electrodo. Cuando una señal eléctrica sinusoidal se suministra al transductor vía los electrodos, la hoja piezoeléctrica se amplía y los contratos, produciendo un movimiento de pico a pico axial de 15-201 xm. El transductor es un dispositivo de la precisión y se debe dirigir con cuidado.

Especificaciones:

Tecnología ultrasónica:

En la soldadura ultrasónica, es común para la superficie del producto que se rasguñará, roto o agrietado en la junta. Porque hay dos situaciones en la operación ultrasónica: 1. la alta energía termal entra en contacto con directamente la superficie de la conducción plástica de la vibración del producto 2. Por lo tanto, cuando la vibración ultrasónica se aplica a los productos plásticos, la superficie del producto es quemaduras propensas, y las columnas o los agujeros plásticos con un grueso fino de 1 m/m son también el agrietarse propenso. Esto es un requisito previo para la operación ultrasónica. Evitado. Por otra parte, debido a la falta de energía ultrasónica de la salida (tabla de extensión y molde superior del CUERNO), tarda un tiempo largo para soldar con autógena cuando la energía de la fricción de la vibración se convierte en energía térmica para acumular energía termal para compensar la falta de potencia de salida. Esta clase de método de la soldadura no es la energía térmica de la fricción de la vibración que se alcanza en un instante, pero se requiere la época de soldadura de acumular la energía térmica, de modo que el punto de fusión del producto plástico alcance el efecto de la soldadura, de modo que la energía térmica permanezca en la superficie del producto durante demasiado tiempo, y la temperatura y la tensión acumuladas también cause quemaduras, adapte o se rompa el producto. En este tiempo, es necesario considerar la salida de poder (número de segmentos), el tiempo de soldadura, la presión dinámica y otros factores de superar este tipo de pérdida de trabajo.
Solución:
1. reduzca la presión.
2. reduzca el tiempo de retraso (vibración temprana)).
3. reduzca el tiempo de soldadura.
4. seguimiento de los medios de la cita (eg. Bolsos del PE).
5. El molde tiene un tratamiento superficial (endurecido o cromo plateado).
6. El número de etapas de la máquina se reduce o se reduce.
7. Para los productos que se agrietan o están rotos fácilmente, el accesorio se debe hacer en un almacenador intermediario, tal como resina suave o corcho cubierto (esta los medios no afectan a la fuerza de la soldadura).
8. fácil romperse los productos añaden ángulo de R perpendicularmente.
