Recubrimiento por pulverización ultrasónica de celdas de combustible de membrana de intercambio protónico


Descripción:

La pulverización ultrasónica de celdas de combustible de membrana de intercambio protónico es una tecnología ultrasónica eficiente y de bajo costo que previene eficazmente la agregación de catalizadores de metales preciosos debido a efectos desiguales y de precipitación durante el uso, lo que permite que se distribuyan uniformemente en la superficie del electrodo y garantizando su actividad en las reacciones químicas, mejorando en gran medida el rendimiento general del electrodo.
En el proceso de pulverización ultrasónica, los catalizadores de metales preciosos (como el óxido de iridio y el óxido de platino) se mezclan primero con negro de carbón de alta superficie específica, y se agrega ácido perfluorosulfónico (PFSA) para formar un catalizador a base de carbono uniforme; reutilice boquillas de atomización ultrasónica de alta frecuencia (60K y superiores) para atomizar la solución en gotas de tamaño micrométrico, que se rocían sobre la capa de difusión de gas (GDL) para formar un recubrimiento de tinta de catalizador a base de carbono uniforme.

Parámetros:




Atención:


1. Precipitación de catalizadores de metales preciosos: si bien el uso de un sistema de dispersión ultrasónica de 40K en el inyector previene eficazmente la precipitación de la solución, también se puede ahorrar desperdicio de material acortando la distancia desde el inyector hasta la boquilla.
2. Selección de la boquilla: elija una boquilla convergente o ancha según el área de pulverización y seleccione la frecuencia según la solución
3. Velocidad de pulverización: para garantizar un recubrimiento uniforme, la velocidad de pulverización se establece a menudo en 0,2 mililitros por minuto, que se puede ajustar según la situación real
4. Plataforma de adsorción de calentamiento: el uso de una plataforma de adsorción de calentamiento de cerámica microporosa para garantizar la planitud de la membrana, calentar la temperatura a alrededor de 65 ℃ puede acelerar eficazmente la adhesión del catalizador y el secado del recubrimiento
5. Trayectoria de movimiento: la boquilla se mueve hacia adelante, hacia atrás, hacia la izquierda y hacia la derecha a lo largo del patrón en forma de I, depositando la capa de suspensión del catalizador capa por capa para garantizar que cada gota de solución caiga uniformemente sobre la superficie del electrodo

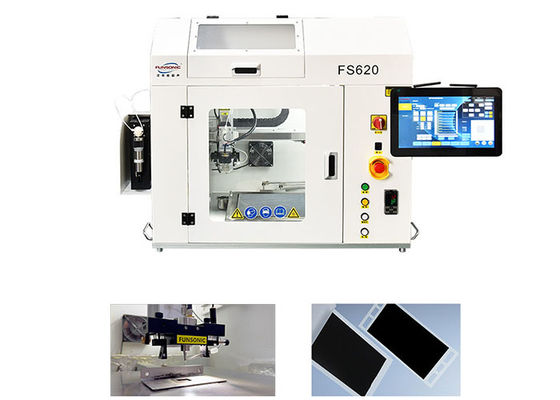

Máquina de recubrimiento ultrasónico de pruebas cualitativas de laboratorio de investigación científica
