Equipo Co., Ltd. de la automatización de Hangzhou Qianrong
céntrese en el uso ultrasónico, de buena fe para ganar a clientes
| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | FUNSONIC |
| Certificación: | CE |
| Número de modelo: | Las condiciones de los productos |
| Cantidad de orden mínima: | 1 Unidad |
| Precio: | Negotation |
| Detalles de empaquetado: | embalado por el caso de madera |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | Unidad 1000 por mes |
| Nombre de la producción: | Sistema de pulverización por ultrasonidos de producción | Frecuencia: | 20-200khz para la selección |
|---|---|---|---|
| Potencia máxima: | 100 W | Volumen máximo de pulverización continua: | 20-1200 ml/h/pcs, Escalable |
| Ancho de pulverización efectivo: | 2-260 mm/pcs, escalable | Uniformidad de los aerosoles: | < 5% |
| Viscosidad de la solución: | ≤50CPS | Válvula de entrada: | Las emisiones de gases de efecto invernadero de la Unión son las siguientes: |
| Resaltar: | Sistema de recubrimiento por pulverización por ultrasonidos fotorresistente,sistema de recubrimiento por pulverización por ultrasonidos de poliamida,Sistema de recubrimiento de pulverización por ultrasonidos con micro boquilla |
||

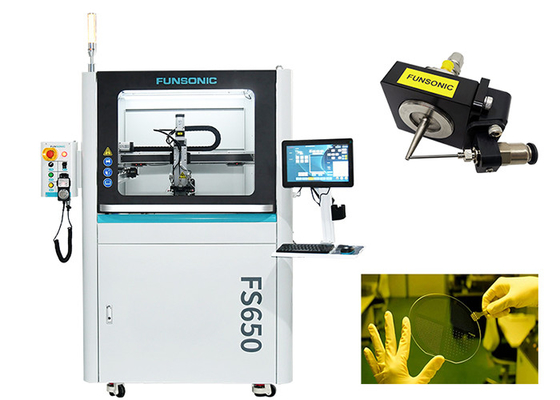

Sistema de recubrimiento de pulverización por ultrasonidos con micro boquilla
Descripción:
El sistema de pulverización por ultrasonidos ha demostrado ser adecuado para diversas aplicaciones que requieren revestimientos de película fotoresistentes o poliimida uniformes y repetibles, y es un sistema simple, económico,y el proceso de recubrimiento de fotoresistentes y poliimidas reproducibles.
Las aplicaciones comunes de los recubrimientos ultrasónicos de poliimida y fotoresistentes incluyen pero no se limitan a MEMS, lentes, dispositivos microfluídicos, microelectrónica y filtros.Los sistemas de recubrimiento son capaces de recubrir sustratos planos y 3D, típicamente incluyendo chips de silicio, vidrio, cerámica y metales.
Parámetros:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Estructura y principio de la boquilla ultrasónica:
La boquilla ultrasónica es un dispositivo de afinación basado en la resonancia de frecuencia específica. Su longitud máxima y diámetro son inversamente proporcionales a la frecuencia de resonancia,con un rango de frecuencia entre 25 y 120 kHzEs decir, cuanto mayor sea la frecuencia ultrasónica, más pequeño será el transductor, y el tamaño de las gotas medianas generadas por la atomización de la boquilla también disminuirá.
La boquilla de ultrasonido consta de varias partes, el componente de conducción incluye un par de transductores piezoeléctricos que convierten la energía eléctrica en movimiento mecánico.La fuente de alimentación de alta frecuencia proviene de un generador separado que puede bloquear en la frecuencia de resonancia de la boquillaEl transductor está situado entre dos cilindros de titanio, que amplifican el movimiento de vibración del transductor para maximizar su efecto en la superficie de atomización.Elegimos el titanio como material porque tiene una alta resistencia a la tracción, buenas propiedades acústicas y excelente resistencia a la corrosión.
El líquido se transporta a la superficie de atomización a través de un canal de gran diámetro a lo largo de toda la longitud de la boquilla.se encontrará con vibraciones de alta amplitud que lo rompen en pequeñas gotas que se mueven a bajas velocidades (menos de 3 pulgadas por segundo)Para lograr este efecto, la potencia de la aplicación debe mantenerse dentro de una ventana relativamente estrecha.Si la potencia es demasiado alta, el líquido se romperá en grandes pedazos, lo que no es adecuado para la pulverización por pulverización.la potencia de funcionamiento de la boquilla varía entre 1 y 15 vatios según el diseño específico y las propiedades del líquido rociado.
Sistema de recubrimiento de pulverización por ultrasonidos con micro boquilla
