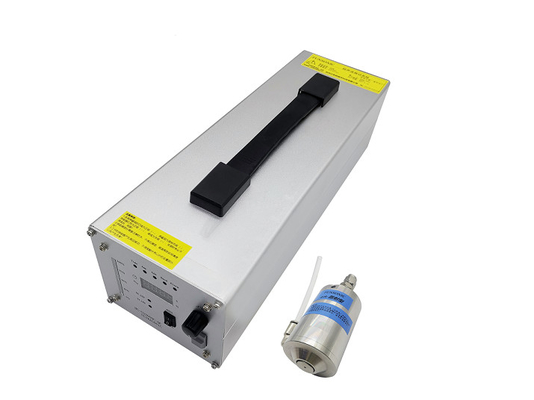

Dispositivo de nebulización de las boquillas de revestimiento de película fina de ultrasonidos de amplia dispersión de 40 Khz

Dispositivo de nebulización de boquillas de revestimiento de película fina de ultrasonidos de amplia dispersión de 40 Khz

Descripción:

La aplicación típica de las boquillas ultrasónicas de tipo de dispersión es el recubrimiento de fotoresistencia en los chips de semiconductores, donde el fotoresistencia se rocía sobre los chips de semiconductores.Debido a la dispersión rotacional de la niebla emitida por la boquilla ultrasónica de tipo dispersión, una película fotoresistente uniforme puede formarse no sólo en el plano de la oblea, sino también en las paredes laterales y las esquinas de la microestructura de la oblea.las boquillas de dispersión ultrasónicas también se pueden utilizar para revestimientos de células solares de película delgada, recubrimientos de células solares de titanato de calcio, recubrimientos de películas de transmisión y reflexión de AR, recubrimientos de películas aislantes, recubrimientos de recubrimientos superhidrofóbicos, recubrimientos de flujo de PCB y otras aplicaciones.

Parámetros:

La pulverización por ultrasonidos es una tecnología de pulverización que utiliza vibraciones ultrasónicas para producir pulverización.

Generación de vibración por ultrasonidos: La máquina de pulverización por ultrasonidos contiene un generador de ultrasonidos en su interior, que genera señales eléctricas de alta frecuencia.Estas señales eléctricas se convierten en vibraciones mecánicas a través de transductores (también conocidos como vibradores o transductores).

Principio de funcionamiento de los transductores: Los transductores están generalmente hechos de materiales cerámicos piezoeléctricos, como cristales piezoeléctricos.hace que el material se contraiga y se expanda., lo que resulta en vibraciones mecánicas.

1. Formación de pulverización de líquido: el transductor está conectado al sistema de pulverización de líquido, generalmente una boquilla o un depósito de líquido.Transfiere energía de vibración al líquido en el sistema de pulverizaciónEsta vibración mecánica actúa sobre el líquido, generando un intenso movimiento del líquido y fuerzas de cizallamiento.

2El movimiento violento y la fuerza de corte del líquido causan la formación de pequeñas gotas. Estas gotas se atomizan en el sistema de pulverización y forman un aerosol.

3Proceso de pulverización: la pulverización generada puede ser pulverizada en dirección a la superficie de destino mediante boquillas y parámetros de pulverización apropiados.El tamaño y la distribución de las partículas de pulverización se pueden controlar ajustando la frecuencia, amplitud de vibración ultrasónica y parámetros de pulverización.

En general, la pulverización por ultrasonidos utiliza vibración ultrasónica para generar una fuerte fuerza de cizallamiento del líquido, que convierte el líquido en pequeñas partículas de pulverización para lograr un efecto de pulverización fino y uniforme.Esta tecnología de pulverización tiene una amplia gama de aplicaciones en muchos campos, como revestimientos, revestimientos, impresión por inyección de tinta, etc.

Dispositivo de nebulización de boquillas de revestimiento de película fina de ultrasonidos de amplia dispersión de 40 Khz
