la implantación ultrasónica de la tecnología de 100W 60Khz de los alambres de metal soldó a una hoja plástica

la implantación ultrasónica de 100W 60Khz de los alambres de metal soldó a una hoja plástica

Descripción:

El dispositivo enterrado alambre ultrasónico, también conocido como la soldadora de la antena de la tarjeta inteligente, la máquina de la soldadura por puntos de la tarjeta inteligente, el implanter de la antena de la tarjeta inteligente, etc., es un dispositivo profesional para el alambre enterrado de la tarjeta inteligente. El papel principal se utiliza para la implantación de los alambres de metal y los microprocesadores de las tarjetas inteligentes de la identificación, es decir, los alambres o los microprocesadores se sueldan a una hoja plástica. Es uno de los usos importantes en el campo del RFID estos últimos años.

Manera de trabajo:

Inserte el alambre que se implantará en el agujero en el jefe del implanter del alambre, ponga la cabeza (superficie de la soldadura) del implanter del alambre en una hoja plástica (tal y como se muestra en de la figura abajo), encienda el equipo ultrasónico, y conduzca el cableado y enterró la línea se termina durante la encaminamiento. Cuando se termina la línea, el proceso entero de la soldadura también se termina al mismo tiempo.

Principio de funcionamiento:

El principio de funcionamiento del dispositivo enterrado alambre ultrasónico es convertir la corriente de 50/60 herzios en corriente alternada de alta frecuencia a través de un generador ultrasónico, y después entrar la energía eléctrica en el transductor ultrasónico para generar el movimiento mecánico de alta frecuencia. Entonces el movimiento mecánico se puede cambiar a través de un sistema que el dispositivo del modulador de la amplitud se transmite a la cabeza soldadora, y la cabeza soldadora transmite la energía de vibración recibida a la junta del objeto que se soldará con autógena. En esta área, la energía de vibración es convertida en energía termal por la fricción, derritiendo el plástico, y conduciendo pronto el alambre. Enterrado en hoja plástica.

Especificaciones:

Tipo	QR-W60A
Frecuencia (kilociclo)	60KHz
Disparador	Control externo o control manual
cabeza del soldador	acero de aleación de desgaste-resistencia sobre HRC55°
Roscar el agujero	Φ0.m o Φ0.5mm
Código del poder	los 2M o los 5M

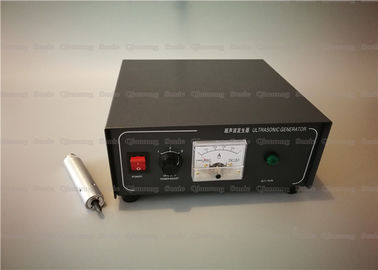

Generador	Generador V6.6 de Digitaces o análogo generador ZJS-100
Tamaño del generador	280*320*140m m (V6.6) 280*320*150m m (ZJS-100)
Dimensión de la cubierta	Φ25X100mm
Material de la cubierta	Nilón o aluminio
Manera de enfriamiento	enfriamiento del aire comprimido (conducto de Φ4mm)
Velocidad	0.1-0./s
Ciclo fijo del hilo	longitud 60000 m/s

Ventajas:

1. La búsqueda inteligente de la frecuencia, prolonga la vida de la cabeza enterrada 2-3 veces.

2. No se requiere el ningún soldar antes de soldar, reduciendo proceso y coste.

3. El poder a juego es fuerte, y la cabeza enterrada y el generador ultrasónico se pueden intercambiar a voluntad.

4. El control de poder de múltiples puntos, velocidad estupenda enterró el alambre, buena consistencia.

5. Solucione el problema de la calefacción del equipo cuando está enterrado, puede trabajar durante mucho tiempo.

6. El diseño estandardizado, puede substituir directamente productos importados, la protección del medio ambiente y la seguridad.

Máquina ultrasónica de Embedder Weding del alambre el de alta frecuencia 60Khz para la producción de la tarjeta de la identificación
