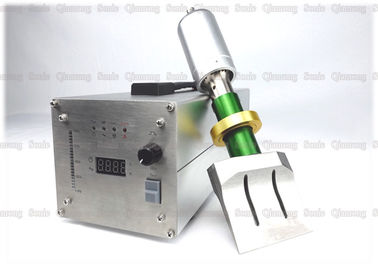

Cuchilla de corte de goma ultrasónica de la vibración de alta frecuencia con el generador de Digitaces

Cuchilla de corte de goma ultrasónica de la vibración de alta frecuencia 40Khz con el generador de Digitaces

Principio:

El principio de un cortador de goma ultrasónico es convertir una corriente de 50/60 herzios en de 20, 30 o 40 kilociclos una energía eléctrica mediante un generador ultrasónico. La energía eléctrica de alta frecuencia convertida es convertida otra vez por el transductor en la vibración mecánica de la misma frecuencia, y entonces la vibración mecánica se transmite a la cuchilla de corte a través de un sistema de los dispositivos del modulador de la amplitud que pueden cambiar la amplitud. La cuchilla de corte de goma ultrasónica vibra a lo largo de su longitud con una amplitud del μm 10-70 y de las repeticiones 40.000 veces por el segundo (40 kilociclos) (la vibración de la cuchilla es microscópica y generalmente difícil de considerar por el ojo desnudo). La cuchilla de corte entonces transmite la energía de vibración recibida a la superficie del corte del objeto que se cortará, en el cual la energía de vibración es cortada activando la energía molecular de la molécula de goma y abriendo la cadena molecular.

Composición estructural:

Los componentes principales de un sistema ultrasónico del corte incluyen un generador ultrasónico (poder de la impulsión), un transductor ultrasónico, un cuerno, un cortador (cabeza de la herramienta), y diversas líneas de salida y líneas de control. La fuente de energía ultrasónica de la impulsión convierte el poder comercial en una corriente alternada de alto voltaje de alta frecuencia y salidas él al transductor ultrasónico. Un transductor ultrasónico es realmente equivalente a un dispositivo de la conversión de energía que convierta energía eléctrica de la entrada en la energía mecánica, IE, ondas ultrasónicas. Su manifestación es que el transductor se mueve hacia adelante y hacia atrás en la dirección longitudinal. La frecuencia del movimiento telescópico es equivalente a la frecuencia de la corriente alternada de alta frecuencia suministrada por la fuente de energía de conducción. El papel del cuerno es fijar el sistema de vibración ultrasónico entero y amplificar la amplitud de la salida del transductor. La cuchilla de corte (cabeza de la herramienta) agranda más lejos la amplitud por una parte y enfoca la onda ultrasónica. Por otra parte, se hace salir la onda ultrasónica, y la energía ultrasónica concentratedly se entra a la porción que corta del material que se cortará usando un filo similar de la cuchilla de corte. Bajo acción de la energía ultrasónica enorme, la pieza ablanda y derrite instantáneamente, y la fuerza se reduce grandemente. En este tiempo, mientras una pequeña fuerza de corte sea aplicada, el propósito de cortar el material puede ser alcanzado.

Especificaciones:

Ventajas y características:

1. La incisión es lisa y firme, el filo es exacta, no será deformada, y no será deformada, fluffed, será dibujada, o no arrugada;

2. Alta precisión del corte y compuesto de goma constante;

3. La superficie del corte tiene buen final y el bueno enlazando funcionamiento;

4. Rápido, eficiente y no contaminante;

5. Aspecto hermoso, operación simple, ninguna oscilación al cortar, reservado y fácil llevar.

Cuchilla de corte de goma ultrasónica de la vibración de alta frecuencia 40Khz con el generador de Digitaces
