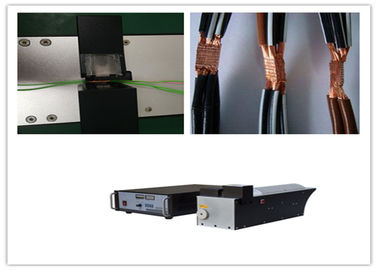

Soldadura ultrasónica de aluminio de cobre de la conversión 3000w para el motor y el transformador

Soldadura de aluminio de cobre ultrasónica de la conversión 20Khz 3000w para el motor y el transformador

Descripción:

La vibración de alta frecuencia del arnés de cable de las aplicaciones ultrasónicas de la soldadura agita para transmitir a la superficie de los objetos de dos hilos del arnés que se soldarán con autógena. Bajo presión, las superficies de los objetos de dos hilos del arnés se frotan juntas para formar una fusión entre las capas moleculares. La ventaja es que es rápida y ahorro de energía. Alta fuerza de la fusión, buena conductividad eléctrica, ninguna chispa, cerca del proceso frío; la desventaja es que las piezas de metal soldado con autógena no deben ser demasiado gruesas (generalmente inferior o igual 5m m), las juntas de la soldadura no debe ser demasiado grande, y necesita ser presurizada.

Principio:

Las soldadoras ultrasónicas del arnés de cable no requieren la calefacción del flujo y del externo, no son deformadas por el calor, no tienen ninguna tensión residual, y requieren menos tratamiento de la pre-soldadura en la superficie de la soldadura. No sólo los metales similares, pero también entre diversos metales pueden ser soldados con autógena. Las hojas o los filamentos se pueden soldar con autógena a la losa. La soldadura ultrasónica de buenos conductores eléctricos es mucho menos energía que la soldadura actual y es de uso general para soldar de las ventajas para los transistores o los circuitos integrados. Cuando está utilizado para la soldadura del lacre de drogas y de materiales explosivos, puede evitar la soldadura general de las drogas contaminadas debido a los objetos disueltos, y no estallará debido calentar. Es el uso de ondas ultrasónicas a los alambres de metal de soldadura. Consiste en una caja del poder, un transductor, un anfitrión neumático y una cabeza de la herramienta. Además, controle los componentes tales como ejes, dispositivos transversales, y los microprocesadores son incluidos. La caja del poder convierte el voltaje externo usual (~220V, 50 o 60Hz) en 20000Hz (20KHz), el voltaje de más de 1 voltio, y después es controlada por la caja del poder para hacer salir y para actuar en el transductor. Un transductor es un componente eléctrico muy eficiente que convierte energía eléctrica en energía mecánica. Comparado con los motores ordinarios, hay dos diferencias principales entre los transductores: primero, el transductor convierte energía eléctrica en la vibración linear en vez de la rotación; en segundo lugar, trabaja muy eficientemente y puede convertir el 95% de energía eléctrica. Después de la conversión por el transductor, la energía mecánica se aplica a la cabeza soldadora. El cuerno ultrasónico se hace de la aleación titanium y se trabaja a máquina a una forma específica según principios acústicos para asegurar la energía máxima transfer.c

Parámetros:

Cuando el generador publica una alarma de la sobrecarga, debe ser comprobado como sigue:

1. Prueba sin carga, si la corriente de trabajo es normal, puede ser que la cabeza soldadora esté en contacto con el objeto que no debe ser tocado o el ajuste del parámetro entre la cabeza soldadora y el asiento de la soldadura es culpable.

2. Cuando la prueba sin carga no es normal, primero observe si hay grieta en la cabeza soldadora, si la instalación es firme, después quita la cabeza soldadora y realiza la prueba sin carga para eliminar si hay un problema con el transductor + el cuerno, y para eliminarlo paso a paso. Después de eliminar la posibilidad del fracaso del transductor + del cuerno, substituya el nuevo cuerno para determinar.

3. A veces hay una situación donde está normal la prueba sin carga, pero no puede trabajar normalmente. Puede ser que las partes internas de la energía acústica tales como la cabeza soldadora cambien, dando por resultado la transmisión sana pobre de la energía. Aquí está un método simple del juicio: método del tacto de la mano. La superficie de trabajo normal de la cabeza soldadora o del cuerno es muy uniforme al trabajar, y la mano siente que aterciopelado alise. Cuando la energía sana no es lisa, la mano siente como burbujas o rebabas. Los métodos de la exclusión se utilizan para eliminar piezas problemáticas. La misma situación puede ocurrir cuando el generador no es normal, porque normalmente la forma de onda de entrada del transductor debe ser una onda sinusoidal lisa, que puede también ocurrir cuando hay puntos o formas de onda anormales en la onda sinusoidal. En este tiempo, otro elemento acústico de la energía de la poda se puede substituir para la discriminación.

Soldadura de aluminio de cobre ultrasónica de la conversión 20Khz 3000w para el motor y el transformador
