Equipo Co., Ltd. de la automatización de Hangzhou Qianrong
céntrese en el uso ultrasónico, de buena fe para ganar a clientes
| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | QRsonic |
| Certificación: | CE |
| Número de modelo: | QR-WD20W |
| Cantidad de orden mínima: | 1 PC |
| Precio: | Negotation |
| Detalles de empaquetado: | Embalado en caso de madera |
| Tiempo de entrega: | 7 días laborables |
| Condiciones de pago: | T / T, Western Union |
| Capacidad de la fuente: | PCS 2000 POR MES |
| Nombre de productos: | Fuente de alimentación ultrasónica | frecuencia: | 20kHz |
|---|---|---|---|
| Potencia: | 2000W | tensión: | 220V o 110V |
| GENERADOR: | Generador de Digitaces | Aplicación: | máquina de soldadura de plástico |
| Resaltar: | onda acústica ultrasónica que genera el dispositivo,generador de señal ultrasónica |
||

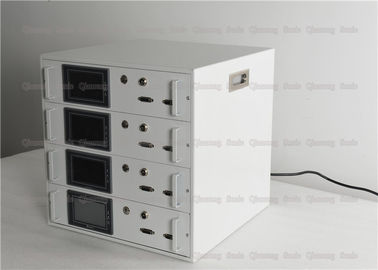

conductor eléctrico ultrasónico de 20Khz Digitaces para el transductor y el aumentador de presión de soldadura de la amplitud
Descripción:
Las fuentes de energía ultrasónicas se refieren a menudo como fuentes ultrasónicas, generadores ultrasónicos, y cajas ultrasónicas de la electrónica. Es un componente importante de los sistemas del ultrasonido del poder más elevado. Su función es generar una señal de alta frecuencia de alta potencia de la CA de conducir el transductor ultrasónico al trabajo. La fuente de alimentación de alta calidad de conducción debe asegurar la operación estable y segura del sistema ultrasónico de alta potencia. Al mismo tiempo, debe supervisar la frecuencia de funcionamiento, el poder de la carga, la reactancia capacitiva, la impedancia y otros parámetros del transductor en tiempo real, y puede realizar poder según diversas necesidades de usuarios. Ajuste de parámetros tales como amplitud y modo de operación.
principio de funcionamiento:
Una fuente de energía ultrasónica, también conocida como generador ultrasónico, es un dispositivo para generar y proporcionar energía ultrasónica a un transductor ultrasónico. Su propósito es convertir nuestras tuberías (220V o 380V, 50Hz o 60Hz) en una señal de alta frecuencia de la CA que se pueda hacer juego con un transductor ultrasónico. Esta señal puede ser una señal sinusoidal o una señal pulsada.
En el diseño de la fuente de energía ultrasónica, el diseño a juego del generador y el transductor es muy importantes. El diseño del generador ultrasónico inteligente determina en gran parte si el dispositivo ultrasónico puede trabajar normalmente y eficientemente. El hacer juego del episodio ultrasónico al transductor incluye dos aspectos: el hacer juego que hace juego de impedancia y de adaptación. El hacer juego de impedancia transforma la impedancia del transductor en una carga óptima, IE, una transformación de la impedancia. El hacer juego de adaptación permite que el voltaje y la corriente a través del transductor sean en fase, dando por resultado la eficacia más alta, mientras que la resonancia de serie mejora el voltaje a través del transductor, que es beneficioso para los transductores piezoeléctricos.
Especificaciones:
| Artículo ningún | QR-WD20W |
| Poder | 2000W |
| Generador | Generador de Digitaces |
| Frecuencia | 20KHZ |
| Voltaje | 220V o 110V |
| Tamaño | 300*450*170m m |
| Uso | Soldadora plástica |
| Peso neto | 7Kg |
Las faltas comunes del generador ultrasónico son como sigue:
1. Sin ultrasonido, el indicador del interruptor no se exhibe, y la fan está corriendo normalmente.
1) Compruebe si se daña el puente de rectificador. El método es como sigue: el multímetro del indicador se ajusta al bloque de ×10K, la pluma negra del metro está conectada con el polo positivo del puente de rectificador, y la pluma roja de la prueba está conectada respectivamente con el terminal de la CA, si los dos pernos están girados, y entonces el puente de rectificador se substituye, si no el paso siguiente se comprueba.
2) Compruebe si se daña el condensador principal. Si sí, substituya el condensador.
3) Compruebe si se daña el tubo del poder. El método es como sigue: el multímetro del indicador se ajusta al bloque de ×10K, la pluma negra está conectada con el perno 2 del tubo del poder, y la pluma roja de la prueba está conectada con los 1ros y 3ro pernos respectivamente, y se substituye el tubo del poder, si no el estado se restaura.
2. Sin ultrasonido, el indicador del interruptor no se enciende, y la fan no da vuelta.
1) Compruebe si se daña el interruptor. Si sí, substituya el interruptor, si no compruebe el paso siguiente.
2) Compruebe si se daña la fan. Si sí, substituya la fan.
3. Sin ultrasonido, los indicadores luminosos del interruptor suben y la fan está corriendo normalmente.
1) Quite el cable de la salida, ponga la corriente, ajuste el poder al máximo, utilice el multímetro para intercambiar 1000V, mida el voltaje en la salida, generalmente sobre 1000V. Si hay voltaje, el generador es autorización, enchufa el cable de la salida, comprueba el paso, si no hay voltaje, comprueba el paso siguiente.
2) Utilice el fichero de DC 1000V del multímetro para medir la salida positiva o negativa del puente principal del condensador o de rectificador.
conductor eléctrico ultrasónico de 20Khz Digitaces para el transductor y el aumentador de presión de soldadura de la amplitud
