Lugar de origen: | China |
---|---|
Nombre de la marca: | QRsonic |
Certificación: | CE |
Número de modelo: | QR-X2040A |
Cantidad de orden mínima: | 1 UNIDAD |
Precio: | Negotation |
Detalles de empaquetado: | Embalado en cartón de madera |
Tiempo de entrega: | 15 días laborables |
Condiciones de pago: | T / T, Western Union |
Capacidad de la fuente: | equipos de 1000 por mes |
Nombre de productos: | Soldadora ultrasónica del arnés de cable | frecuencia: | 20kHz |
---|---|---|---|
Potencia: | 4000W | tensión: | 220V |
Área de la soldadura: | 1-30mm2 | Presión de aire: | 0.05-0.9MPa |
Tamaño del generador: | 540*380*150m m | Dimensión del cuerno: | 550*250*240m m |
Alta luz: | máquina que empalma del alambre ultrasónico,soldador ultrasónico del PDA |

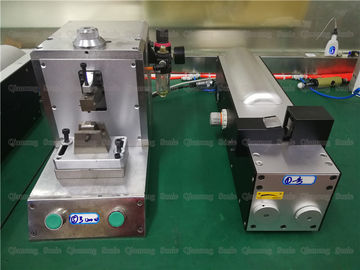

soldadura ultrasónica de la protección del medio ambiente 4000w de los alambres de cobre y de aluminio
Descripción:
Uso ultrasónico de la soldadora del arnés de cable: el arnés de cable del metal, el cobre y el arnés de cable del aluminio, metal el alambre cruzado, alambre trenzado del metal, terminal del arnés de cable, alambre de la batería, soldadura del arnés de cable de la motocicleta, arnés de cable del hogar, alambre de ventaja del motor y la soldadura del arnés de cable, del conector del conector, del alambre de cobre del etc. y del alambre del aluminio es ampliamente utilizada en automóviles, dispositivos electrónicos, motores, el equipo de comunicación, el equipo mecánico, la instrumentación y otras industrias.
Parámetros:
Artículo ningún | QR-X2020A | QR-X2030A | QR-X2040A |
Poder | 2000W | 3000W | 4000W |
Área de la soldadura | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
Presión de aire | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
Frecuencia | 20KHZ | 20KHZ | 20KHZ |
Voltaje | 220V | 220V | 220V |
Peso del cuerno | 18KG | 22KG | 28KG |
Dimensión del cuerno | 530*210*230m m | 550*220*240m m | 550*250*240m m |
Tamaño del generador | 540*380*150m m | 540*380*150m m | 540*380*150m m |
Estructura:
La soldadora ultrasónica del arnés de cable consiste en dos porciones: la máquina y el generador de poder ultrasónico.
1. trabaje a máquina la máquina tiene un chasis, un poste de la guía, un transductor, un sistema neumático, un circuito de la PC, y un molde inferior.
2. El componente acústico componente acústico consiste en dos porciones: el transductor y la cabeza soldadora. El transductor utiliza un vibrador piezoeléctrico que convierta energía eléctrica en la vibración mecánica. El convertidor es análogo al transformador en el circuito y las funciones como amplificación de la transformación y de la amplitud de la amortiguación mecánica. La cabeza soldadora se diseña según los requisitos de la soldadura y la forma de la soldadura. También funciona como una amplificación secundaria de la transformación y de la amplitud de la impedancia. De la estructura y de la forma, la cabeza soldadora no es complicada, sino que requiere el mejor diseño, los mejores materiales y la mejor tecnología de proceso. Las cabezas soldadoras con formas complejas y dimensiones grandes son difíciles de diseñar y son diseñadas generalmente por el fabricante.
3. El sistema de la presión de aire del sistema de la presión de aire es accionado por el aire comprimido. La válvula electromagnética se utiliza para cambiar el circuito, y el pistón del cilindro se conduce para conducir la cabeza soldadora al movimiento hacia arriba y hacia abajo. El regulador de presión se utiliza para controlar la presión de aire, y la válvula de válvula reguladora unidireccional se utiliza para controlar la velocidad de elevación.
4, el circuito de control
El circuito de control realiza control de programa en el proceso de la soldadura. Las llaves de funcionamiento en el panel pueden fijar el tiempo de soldadura según diversos objetos de la soldadura, tiempo de retraso, y después caminan en el interruptor de pie, la soldadora terminarán automáticamente un proceso de la soldadura.
5. el generador de poder ultrasónico el cuerno ultrasónico del poder proporciona corriente eléctrica a los componentes acústicos. Puesto que la frecuencia resonante y la impedancia del componente acústico variarán grandemente durante el proceso que suelda, el cuerno ultrasónico del poder debe tener la capacidad de seguir automáticamente la frecuencia, y el de potencia de salida es ajustada automáticamente por la carga. La máquina ultrasónica de la soldadura por puntos del metal NC-3000 adopta su oscilación de la excitación; seguimiento automático de la frecuencia del método de la fase; control de velocidad constante de la vibración.
