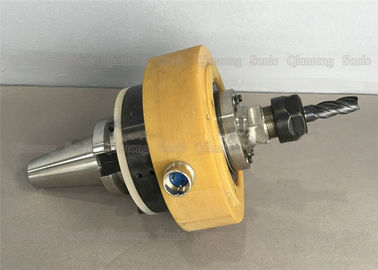

Superficie lisa que procesa trabajar a máquina ayudado ultrasónico con el conector HSK63

Superficie lisa que procesa trabajar a máquina ultrasónico 20Khz con el conector HSK63

Descripción:

El generador ultrasónico de la punzonadora utiliza un oscilador mejorado paralelo, es decir, un circuito de Sile, en la porción oscilante. Ajustando el L1 de la inductancia y ajustando C1, una señal ultrasónica de una frecuencia variable de 17-23 kilociclos puede ser generada. W es el ajuste del nivel del poder, y el de potencia de salida se puede supervisar por el amperímetro (a). La señal de salida se envía a un transductor hecho de la cerámica piezoeléctrica, que convierte energía ultrasónica en energía de vibración mecánica. La cabeza del choque vibra en varias ocasiones bajo cooperación del polvo de pulido (generalmente arena de acero del oro) y del agua, de modo que la porción procesada lleve a través. Haga un agujero conveniente

Especificaciones:

Características de proceso ultrasónicas:

(1) gama de proceso ancha

a. Puede procesar el metal trabajador, materiales del no metal tales como acero de acero templado, inoxidable, titanio y sus aleaciones; especialmente algunos materiales nos-metálico no-conductores tales como vidrio, de cerámica, cuarzo, silicio, ágata, piedra preciosa, diamante y diversos semiconductores y similares se pueden procesar para los materiales duros conductores del metal tales como aleación de acero templado y dura, pero tienen baja productividad.

b. Conveniente para procesar los agujeros profundos profundos, las piezas de paredes delgadas, las barras delgadas, rigidez baja y formas complejas, y requerir altas piezas;

c. Conveniente para trabajar a máquina de la precisión de las piezas de precisión tales como alta precisión y aspereza superficial baja.

(2) la fuerza de corte baja y el consumo de energía bajo del corte puesto que el trabajar a máquina ultrasónico confía principalmente en impacto local instantáneo, la fuerza de corte macra en la superficie del objeto es pequeños, y la tensión del corte y el calor de corte son más pequeños.

(3) el alto objeto que procesa exactitud y aspereza superficial baja puede alcanzar la exactitud que trabaja a máquina del alto (exactitud del tamaño de 0,005 a 0,02 milímetros) y aspereza superficial baja (valor del Ra de 0,05 a 0,2), ningún residuo en la tensión superficial trabajada a máquina, las quemaduras, etc., también

Conveniente para procesar de paredes delgadas, la estrecho-raja y las piezas de la bajo-tiesura.

(4) es fácil procesar diversos tipos de agujeros, de cavidades y de superficies del moldeado de formas complejas.

(5) las herramientas se pueden hacer en formas más complejas con materiales más suaves.

(6) la estructura ultrasónica del equipo de proceso es generalmente simple, fácil de actuar y mantener.
