Lugar de origen: | China |
---|---|
Nombre de la marca: | QRsonic |
Certificación: | CE |
Número de modelo: | QR-6015-4BZG |
Cantidad de orden mínima: | PC 1 |
Precio: | Negotation |
Detalles de empaquetado: | Embalado en cartón |
Tiempo de entrega: | 3 días laborables |
Condiciones de pago: | T/T, Western Union |
Capacidad de la fuente: | 2000pcs por mes |
Nombre de productos: | Transductor ultrasónico de Pieo | Frecuencia: | 15 kilociclos |
---|---|---|---|
De potencia de salida: | 2200 vatios | De cerámica: | gris |
Diámetro de cerámica del disco: | 60m m | Qty de discos de cerámica: | 4PCS |
Capacitancia: | 10-12nf | Amplitud: | 10 um |
Alta luz: | Transductor piezoeléctrico ultrasónico del poder más elevado,Transductor piezoeléctrico ultrasónico 15Khz,transductor piezoeléctrico ultrasónico 12nf |

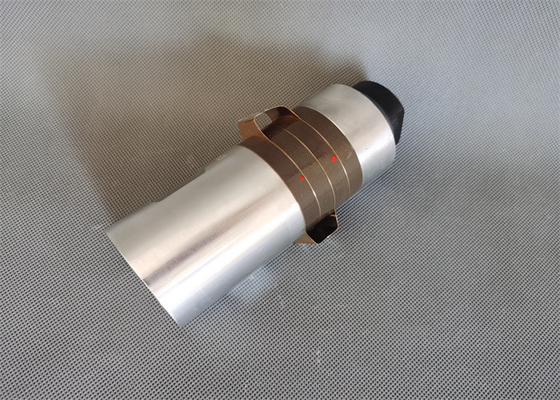

Transductor ultra piezoeléctrico del poder más elevado con 10-12nf la capacitancia 15Khz
Descripción:
El transductor ultrasónico de QRsonic utiliza de alta calidad, cerámica piezoeléctrica de la alto-consistencia, diseño profesional de la estructura, operación estable, alta estabilidad, alta consistencia, alta prueba de carga, amplitud no-caliente, alta, onda de baja impedancia, estable, características de ondas constantes.
El transductor ultrasónico es un dispositivo de la conversión de energía. Su función es convertir la energía eléctrica de la entrada en el poder mecánico (ultrasonido) y después transmitirla hacia fuera, y consume solamente una pequeña cantidad de poder.
Especificaciones:
Modelo | QR-6015-4BZG |
Frecuencia | 15 kilociclos |
De potencia de salida | 2200 vatios |
Perno común | M20*1.5 |
Diámetro de cerámica del disco | 60m m |
Qty de discos de cerámica | 4pcs |
Capacitancia | 10-12nf |
Amplitud | 10 um |
Uso | Soldadora plástica |
Composición:
El transductor ultrasónico se compone principalmente de un elemento de cerámica piezoeléctrico central, de tapaderas delanteras y traseras del metal, de tornillos pretensados, de hojas del electrodo y de tubos aisladores. La composición específica se muestra en la figura abajo.
1. Conductor posterior: el elemento cilíndrico en la parte de atrás del transductor piezoeléctrico, el conductor posterior está cercano al pedazo pasado de cerámica piezoeléctrico, y la presión de pre-ajuste es aplicada generalmente apilando los pernos.
2. hoja del electrodo: un disco conductor fino entre la cerámica piezoeléctrica adyacente al transductor. El voltaje de la impulsión del transductor se aplica entre estos electrodos.
3. conductor anticipado: Transmita la energía ultrasónica del transductor a la cabeza del cuerno o de la herramienta. El conductor front-end incluye generalmente un reborde de montaje para conectar la vivienda.
4. tornillo pretensado: Pasos apilados solos de un perno a través del agujero de centro de cerámica. Después de apretar el perno, el de cerámica será comprimida entre el conductor posterior y el conductor delantero para aplicar requerido pretense al de cerámica.
5. cerámica piezoeléctrica: La cerámica piezoeléctrica es el corazón del transductor, un componente que convierta la señal eléctrica del generador ultrasónico en la vibración mecánica linear.
